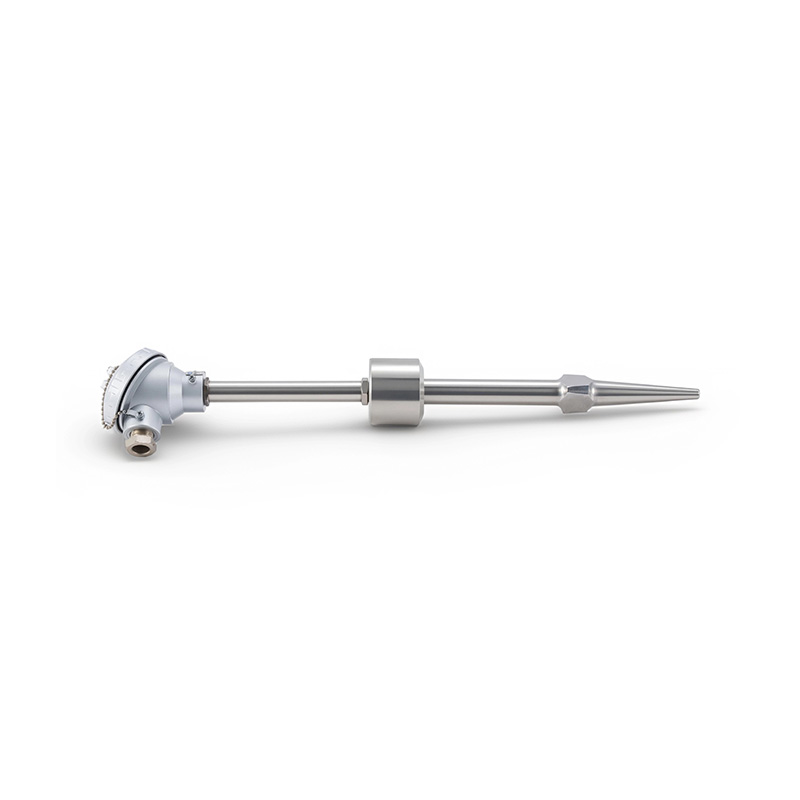

Извлекаемые термопары и термосопротивления с приварными защитными гильзами

Термопары и РТД типа Термоуэлла в основном используются для измерения температуры пара в котлах и технологических трубопроводах. Чтобы выдерживать воздействие высокотемпературного, высоконапорного и высокоскоростного пара, датчики спроектированы с относительно небольшой глубиной вставки. Для устранения ошибок измерения, вызванных ограниченной длиной вставки, датчики используют цельнопросверленную сплошную термоколодцу с трехгранным профилем. Термоколодец собран и полностью приварен к основному оборудованию цилиндрической втулкой. Кольцевой зазор между трехгранной конструкцией и внутренним отверстием втулки позволяет полностью заполнить высокотемпературную технологическую среду, эффективно увеличивая эквивалентную глубину введения и обеспечивая точное измерение температуры.
Доступны две структурные и монтажные конфигурации, подходящие для различных условий работы: давления, температуры и скорости потока.
Ключевые особенности
1. Полностью минеральная изолированная обшитая конструкция обеспечивает отличную устойчивость к давлению, вибрационную стойкость, высокую стабильность и длительный срок службы.
2. Упругий компрессионный контакт между элементом оболочки и дном термоколодца сокращает время теплового отклика и дополнительно повышает вибростойкость.
3. Распределительная коробка термопар большой емкости и оптимизированная структура проводки обеспечивают простое, быстрое и надежное подключение к полю.
4. Раздельная конструкция корпуса датчика и термокармана позволяет быстро заменять элементы без отключения системы, что значительно повышает эффективность технического обслуживания.
5. Цельная термоколодец с глубокой обработкой глухих отверстий имеет одинаковую толщину стенки на чувствительном конце. Не подверженный сварочным напряжениям и межкристаллитной коррозии, он обеспечивает превосходную устойчивость к давлению и ударам, гарантируя длительную стабильную и надежную работу энергоблоков.
